10kv電纜交接試驗耐壓打多少,如何做?

　　答：10kv電纜交接試驗耐壓打2.5U0電壓，試驗時間為5min。Reke-108kVA/108kV變頻串聯諧振試驗裝置對10kV電纜進行交流耐壓試驗，根據不同橫截面積的電纜選擇串聯高壓電抗器還是并聯高壓試驗電抗器。比如做1.5kM的交聯乙烯300mm橫截面積的，用四節交流高壓電抗器并聯，勵磁變壓器選擇3kV的高壓抽頭，保證可靠的接地，即可升壓試驗。

　　耐壓試驗公式：2.5U0+2KV/5min 、 3.5U0/5min (U0指電纜設計用的導體對地或金屬屏蔽之間的額定電壓)一般低壓的用2.5U0+2KV/5min 這個公式，高壓的用3.5U0/5min這個公式。

　　35kv電纜交接試驗耐壓參照什么標準?

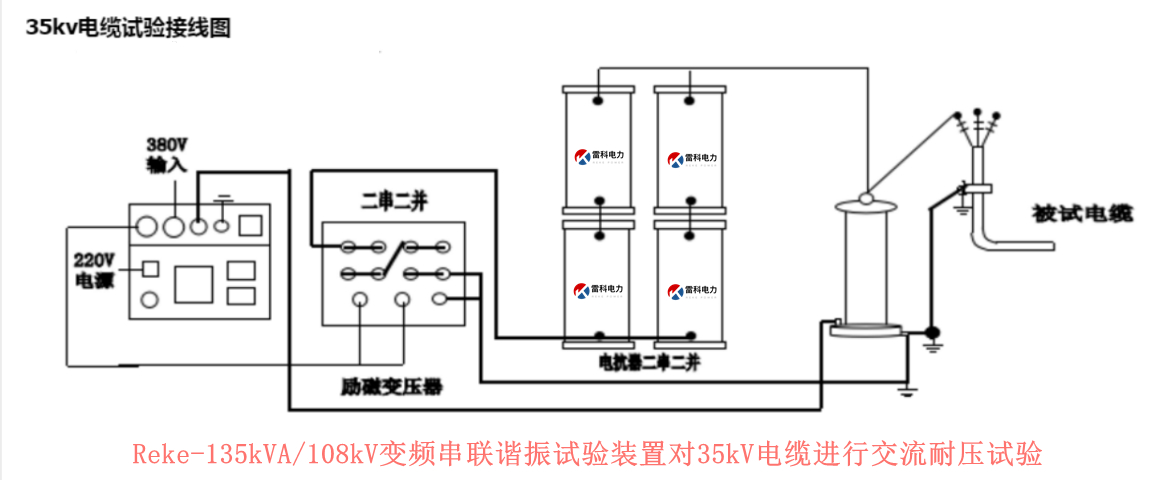

　　答：GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》中18.0.5條表18.0.5規定10kv電纜試驗電壓為(2.5U0)，試驗時間為5min(2.5U0時)。10KV電纜是一般有6/10KV和8.7/10KV兩種，這兩種電纜的U0是不相同的。根據試驗標準6/10KV是施加15KV(6x2.5=15)交流電5分鐘，電纜不擊穿;而8.7/10KV則是施加21.75KV(8.7x2.5=21.75)交流電5分鐘，電纜不擊穿。推薦使用Reke-135kVA/108kV變頻串聯諧振試驗裝置對35kV電纜進行交流耐壓試驗，根據不同橫截面積的電纜選擇串聯高壓電抗器還是并聯高壓試驗電抗器。采用兩節高壓電抗器串聯和并聯的方式進行耐壓試驗。
