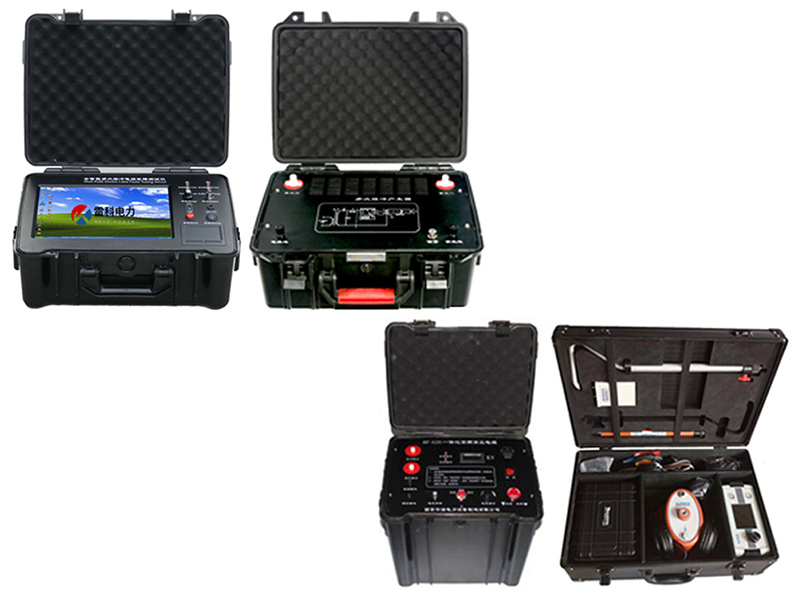

智能多次脈沖電纜故障測試儀是迎合工業級電力行業方案和IT時代的快速發展,將原來電纜故障測試儀的局限性用工控嵌入式計算機平臺系統、網絡服務業務、USB通信技術系統化，很大提高了儀器的使用功能和利用價值以及便捷的現場環境操作。多次脈沖電纜故障測試儀其一特點就是規避了90%復雜的高阻故障波形難以讀取的缺陷，測試軟件自動識別卡位讀取故障距離，特別對于日益增多的地埋電纜故障提供了一套少有多方案的服務方式和管理學習軟件。該套設備為國家電網，南方電網的合格供應商產品。該系統測試由系統主機、多次脈沖產生器、故障定位儀和電纜路徑儀四部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測。以及鐵路機場信號控制電纜和路燈電纜故障的精確測試。

　  智能多次脈沖電纜故障測試儀優勢特點：

　　◆ 采用工控嵌入式計算機平臺系統，電腦win7系統操作平臺，集成化軟件測試，并配有電纜故障測試軟件。

　　◆ 采用12.1in大屏幕觸摸系統，觸控鼠標雙操控，高亮屏顯示，適應戶外陽光下使用，鋰電供電、方便現場測試。工程鋁合金機箱，防震防潮實現很強穩定性。

　　◆ 采用便捷的的USB通信接口，采集信號穩定，主機可自動選擇低可達6.25MHz、高可達100MHz五種采樣頻率，自適應脈寬，能滿足不同長度電纜的測試要求，減少了粗測誤差，提高了測試精度。

　　◆ 軟件實現低壓脈沖、多次脈沖法自動識別搜索，波形故障拐點自動卡位，故障距離儀器自動讀取并顯示，,同屏三區顯示波形, 同屏隨機顯示十個低壓脈沖波形供選擇，同時實現自動和人為處理兩種模式 ,使得對波形實現雙重卡位操作，雙游標移動可精確到0.15米，提高粗測精度，減少波形誤差。

　　◆ 多次脈沖法產生器設計,現場無須倒線即可完成三種方法測試,且一次放電，可得十次低壓短路脈沖波形,大大降低了大振蕩的干擾，多次脈沖產生器體積小，重量僅為5KG，真正實現整套設備輕便化。

　　◆ 主機支持主機自帶WIFI接收功能，配套3G軟件可隨時實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，業務技術配備手機安卓版測試軟件，給用戶現場測試提供及時、準確波形分析和交流指導，使您無憂工作(選配)

　　◆內置現場波形和現場實物接線圖，利于現場測試比對和日常學習，并能自動生成測試報告并打印。

　　可測試35KV以下不同電壓等級、不同截面、不同介質及多種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。可測量長度已知的電纜中電波傳播的速度。可測試電力電纜埋設路徑及埋設深度

　　顯示方式：12.1英寸工業級液晶屏(win7操作平臺)

　　測試距離：不小于60km 操作方式：雙操作，觸摸筆兼觸控鼠標操作

　　測試方法：低壓脈沖法、沖閃電流法、多次脈沖法

　　存儲空間：固定8G

　　最短測試距離(盲區)：0-5米或無盲區

　　分辨率：V/fm;V為傳波速度m/μs;軟件游標0.10米

　　精確定點誤差：±0.2m

　　測試誤差：系統誤差小于±1%

　　儀器采樣頻率：100MHz、50MHz、25MHz、12.5MHz、6.25MHz

　　脈沖寬度：100ns、200ns、1μs、2μs、5μs(軟件自動匹配)

　　待機時間：可連續使用6小時左右

　　主機重量：7kg

　　外形尺寸：180mm×300mm×400mm

　　環境溫度：-20℃～﹢40℃，相對濕度：80%

　　電源與功耗：　　AC　220V±10%　不大于15W　　　DC　12V(7AH)　不大于20W

　　智能多次脈沖電纜路徑儀技術指標：采用了微電腦中央處理器及專用集成電路。其特點是接收靈敏度高，靜態漂移小，抗干擾能力強，工作穩定，準確度高。儀器更加皮實、耐用，從而降低了儀器的返修率。路由接收機采用了大容量電池供電，具有待電時間更長的優點。

　　發射機：向被測低壓電纜發送測試信號。再由路由接收機：在地埋線(低壓電纜)附近通過天線接收信號。為了方便探測埋地線纜路徑及埋深接收天線可水平、垂直、及45°角調節。

　　智能多次脈沖電纜路徑儀探測距離 < 15km；探測深度 ≤ 3m；路由誤差 < 5cm

　　智能多次脈沖電纜路徑儀發射機：發射頻率9.82kHz；輸出功率：2W

　　智能多次脈沖電纜路徑儀路由接收機：輸入頻率：9.82kHz；探測路由誤差： ±2cm；探測埋深誤差： ±5cm；電 池： 9V層疊電池，連續工作8小時。

　　電纜故障聲磁定點儀技術指標：是一款便攜式、超靜音、可視化的沖擊放電接收精確定點儀，是配套與高壓沖擊發生器配合使用，其采用智能的背景智能降噪和聲音追蹤新技術，可實現連續優化、聲音效果好，記錄沖擊放電的特征聲音和現場將拾取的信號實現對比。

　　電纜故障聲磁定點儀運用前端連續沖擊放電時，粗側距離范圍內故障點沖擊放電聲音在電纜上方的地面?zhèn)鞑ィ坏孛嫔系奶降貍鞲衅饔涗浵聛怼Ｌ綔y點距電纜真正故障點的距離可以用沖擊放電噪音音量大小的方法得到。

　　◆靜音降噪處理，放電聲音音質，背景更加安靜，選用監聽耳機用來快速、可靠地定點故障點位置。

　　◆選用超靜音技術和BNR智能背景降噪技術，可以調節沖擊放電音量。

　　◆模具化設計了特殊的自落式探地傳感器，并配有軟質路面、硬化路面、草坪的傳感接頭。

　　◆選用可靠的進口接插件，保證聲音的純度，人性化設計了高度可調的探頭手柄，非常適用。

　　◆傳感器動態量程：聲音通道>104dB。

　　◆ 沖擊放電聲音放大倍數 >90dB，沖擊放電音量上限84dB(A)。

　　◆液晶顯示器：高亮真彩屏，像素320 x 240 適應戶外。

　　◆現場連續工作時間：堿性可更換電池電池，方便現場使用

　　電纜測試專用一體化高頻高壓電源技術指標：純一體化設計，數字化顯示，內置式電容、接線簡單、易操作;　具有電壓調節、自動穩壓和自動保護功能;輸出高壓具有單次脈沖和連續脈沖功能，分別配合故障測試儀和定點儀查找故障點;輸出高壓具有直流輸出，可以外接球隙進行工作，應用多元化;軟件控制真空沖擊打火放電，自適應放電及脈沖周期;具有應急停止鍵、自動放電功能，急停或停機自動降壓放電，安全可靠;連續工作時間不少于6小時，滿足電纜故障測試的最長工作時間;工程機箱設計，結構緊湊，體積小，重量輕，便于單人攜帶。

　　輸出方式：脈沖輸出、直流輸出

　　輸出電壓：負壓，0～-35kv連續可調

　　工作電流：≤40mA

　　工作模式：單次脈沖、連續脈沖、直流輸出

　　內置電容：2uF/35kv(4uF/35kv)

　　放電能量：≤1225J(2450J)

　　脈沖周期：3s～8s 自適應

　　自動放電：停機自動放電

　　工作電源：工頻220V±10%

　　工作溫度：-10℃～40℃

　　工作濕度：≤80%

　　海拔高度：≤1000米

　　外形尺寸：478(L)*370(W)*448(H) mm

　　重 量：≤28kg
